一、項目背景：

國農辦印發的《關于開展國家農業綜合開發高標準農田建設示范工程的指導意見》和《國家農業綜合開發高標準農田建設示范工程建設標準(試行)》指出,積極開展高標準農田建設示范工程工作,是穩步提高農業綜合生產能力、保障國家糧食長久安全的物質基礎,是打造糧食核心產區、發展現代農業、建設社會主義新農村的現實要求,是公共財政支持“三農”工作的重要戰略舉措,是進一步提升農業綜合開發水平和創新開發體制機制的客觀需要,因此開展高標準農田建設示范工程建設,對保障國家糧食安全,提升農業綜合開發水平具有重大的現實意義和深遠的歷史意義。

高標準農田智慧化觀測場的建設可提升：高標準農田中農作物重大病蟲監測預警能力，土壤肥力在線監測的水平，為科學指導防控、施肥工作提供助力，遏制病蟲發生危害，保障農業生產安全、農產品質量安全、農業生態環境安全。

二、項目的建設思路：

以綠色發展為導向，創新推進：土壤肥力氮磷鉀在線監測、農作物病蟲監測預警智能化，作物生產四情實時監測；相關設備利用燈光、性誘監測自動計數、田間小氣候?qū)崟r監測、病蟲害遠程監控信息自動接入，實時共享，為病蟲發生、環境影響因子、土壤環境等數據深度挖掘和智能化監測預警模型建立奠定基礎；通過病蟲害監測設備的正常運行，及時采集、發布和上報農作物重大病蟲信息，進一步提高高標準農田的農作物重大病蟲害、土壤肥力監測預警能力及科學防控能力。

三、項目的工作目標：

切實加強高標準農田農作物重大病蟲害監測水平，完善發生趨勢會商制度和災情報告制度，提升重大病蟲監測預警水平，及時采集和上報重大病蟲監測調查信息，提高預報準確率、覆蓋面和時效性，做到重大病蟲中長期預報準確率80%以上、短期預報準確率90%以上，預警信息覆蓋90%以上；

實時監測土壤相關的墑情、肥力（氮磷鉀）的分布水平和情況，為測土配方施肥、土壤改良提供良好的數據支撐。

相關項目建設完成以后力求實現：通過大力推廣新品種和新技術,使糧食產量每畝提高100公斤以上,畝增產值290元，畝節約成本10.5元，因為實時監測土壤墑情、智慧輪灌，每畝節約用水20%，節省肥料12%；通過提早進行病蟲害預防監測，可以減少農藥使用量10%，并達到增產、增效、提升農產品品質和安全的積極作用。

四、項目的建設內容：

（一）、高標準農田大數據監管平臺：是應用目前最先進的的云計算、物聯網、4G通訊、智慧AI等新技術，集成自動化、智能化新型植保觀測設備，形成的集：長期自動監測、及時數據傳輸、實時AI分析、準確蟲害預警、智能化預警飛防與一體的，智慧植保預防結合的綜合性平臺。將植保防護工作由人工普查、人工防治，轉向升級為：自動遙感、智慧診斷、人工飛防系統應用、物理生態防治結合。

該系統由軟硬件結合開發而成。

硬件部分包含：1、智能型蟲情測報采集系統；2、物聯網農林氣候信息采集設備（無線智能氣象站）；3、田間生態實時監測物聯網系統；4、孢子智慧可視化監測設備；5、昆蟲性誘智能測報系統；6、土壤肥力在線監測系統；7、植物葉綠素測定儀；8、高智能土壤養分檢測儀；9、物聯網通訊控制設備；

軟件部分系統構架采用云服務構架。包括：1、蟲害情況自動采集軟件；2、農業環境氣象數據監測系統；3、農業生態環境在線監測存儲系統軟件；4、孢子智能拍照統計監管系統；5、蟲害性誘監測系統；6、土壤肥力實時在線監測系統；7、土壤肥料養分采樣檢測數據監測系統；

可拓展功能：在對各種環境數據、蟲害數據、病害孢子數據匯總、統計、分析以后，通過病蟲害專家診斷系統，給出相關診斷和防治建議?？梢詫⑾嚓P(guān)數據、定位坐標等發送給：共振式誘控?zé)簟⒅悄茉O(shè)施農業設備、自動水肥噴淋設備、無人機病蟲害飛防設備進行下一步的防治作業。

（二）、具體硬件介紹：

1、智能型蟲情測報采集系統：

本產品利用現代光、電、數控集成技術，實現了蟲體遠紅外自動處理、傳送帶配合運輸、整燈自動運行等功能。

在無人監管的情況下，可自動完成誘蟲、殺蟲、蟲體分散、拍照、運輸、收集、排水等系統作業，并與無線模塊相連，把數據發送至服務器端；進行病蟲害統計與分析功能；并在網頁端顯示識別的蟲子種類及數量，根據識別的結果，對蟲害的發生與發展進行分析和預測，為現代農業提供服務，滿足蟲情預測預報及標本采集的需要。

    智慧農業云平臺，可以通過wifi/4g等方式接收數據，可以將各類數據存儲、分類檢索、匯總、分析；形成走勢圖、柱圖、日報表等。還可以兼容：蟲害數據、性誘監測數據、病蟲調查統計數據。利于農業生產的環境監測、實時預警、科學防治。

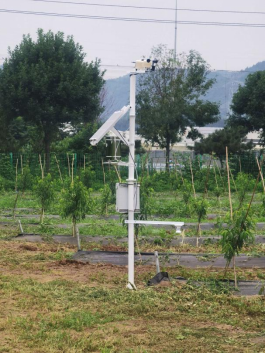

2、物聯網農林氣候信息采集設備（無線智能氣象站）：

采用最新的物聯網技術、4G通訊技術，將農業環境的各類數據采集、發送到智慧農業云平臺，查看相關各類數據。

    智慧農業云平臺，可以通過wifi/4g等方式接收數據，可以將各類數據存儲、分類檢索、匯總、分析；形成走勢圖、柱圖、日報表等。還可以兼容：蟲害數據、性誘監測數據、病蟲調查統計數據。利于農業生產的環境監測、實時預警、科學防治。

2.1產品概述：

   農林小氣候氣象觀測系統是針農業生態環境以及和農業生產活動環境監測設計的一款小型自動氣象站。通過溫濕度、光照、雨量、風速風向等傳感器采集信息，可以及時掌握大田生長情況，當大田因這些因素生長受限，用戶可快速反應，采取應急防范措施。

農林小氣候氣象觀測系統通過傳感器監測環境的要素信息，如風速、風向、溫度、濕度、氣壓、降雨、光照強度、輻射強度等，傳感器監測的氣象要素信息傳送到數據主機采集器收集，數據主機采集器將接收的氣象要素信號轉化為數據，再通過傳輸模塊上傳至云平臺，使用者可以直接在云平臺電腦端手機端查看各種氣象要素數據及下載歷史數據。

2.2主要功能：

1、采集器：采用工業級處理芯片，modbus485接口，支持modbus485，支持GPRS通信，支持RS232數據輸出，可選配7寸液晶顯示屏幕，適用于各種惡劣環境。

2、具有外部U盤存儲擴展功能。

3、傳感器：環境溫度、濕度、風速、風向、氣壓、土壤溫度、土壤濕度傳感器、土壤PH、土壤鹽分、土壤氮磷鉀傳感器、雨量傳感器、總輻射傳感器、光照強度傳感器、光合有效輻射傳感器、二氧化碳傳感器、日照時數傳感器等各種氣象要素傳感器（可根據需求選配）。

4、支架：主桿加厚碳鋼靜電噴塑工藝處理，抗腐蝕性強，主桿高度3米。

5、氣象數據分析軟件1套：

數據查詢功能：支持任意時間段的各類實時數據、歷史數據的查詢、導出、打印功能。

數據統計功能：支持單要素統計功能：可按年、月、日、小時、10分鐘或任意時間段進行單要素最大值、最小值、平均值的統計。

數據圖表功能：根據采集的數據可以形成實時曲線，并可以以柱形圖、餅狀圖等直觀的方式呈現。

支持遠程手機、PC登陸查看，可看實時數據。

6、可擴展本地LED屏展示：（選配）

供電： AC 220V/50Hz

規格：單紅 P10-96*48/P10-192*96

像素：4608px/18432px

功率：150W/540W

2.3技術參數：

3、田間生態實時監測物聯網系統；

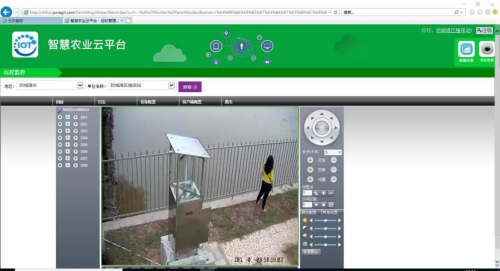

在制定區域安裝遠紅外攝像球機，管理者通過視頻系統可清晰直觀的實時查看種植區作物的生長及病蟲害情況，并對突發性異常事件的過程進行及時監視和記錄，用以提供及時高效的指揮和調度。遠程視頻在平臺上可以自動控制云臺動作，變換攝像頭方位等功能；采集的視頻幀速、圖像大小可調節。移動應急終端（手機APP監控平臺）。登錄后可實時視屏查看儀器周邊情況。多通道同屏展示，同時展示相應區域的環境土壤參數，可遠程操作攝像頭角度、變焦、變倍、光圈等參數。

孢子智慧可視化監測設備；

1.智能遠程拍照型孢子捕捉儀可以全天自動捕捉病菌孢子，并進行自動拍攝；

2.系統具備最優圖片融合功能，自動融合成最清晰的照片通過網絡上傳至云服務器；

3.統計分析：采用云服務器技術，實現對病菌孢子圖片的人工統計與分析，可實時人工遠程查看確認，縮短了預測預報周期；

4.實現了遠程控制，無需人員去現場，即可進行開關機、自動拍照、設置工作時段、拍照張數、拍照采集時間等操作；

5.設備實時狀態顯示，腔體溫度，查詢空氣采樣時間；設置空氣采樣時間

6.遠程設置工作模式：遠程自動拍照和手動拍照

7.采用光、電、數控技術，自動顯微成像

8.孢子設備內有高分辨率顯微鏡，可以清晰拍攝顯示5-100微米的目標體

9.多種聯網方式(4GRJ45GPRS）可隨時隨地聯網管理

10.數據報警參數可遠程上傳到云平臺，可在WEB端查詢配置，方便維護和管理

11.內置 GPS 定位功能，可在網頁地圖中查看設備站點等數據

12.內置溫度采集功能，可遠程監測設備運行溫度

13.所有設置可以通過APP和WEB端軟件來進行

14.可分時段設置和控制，自動拍照和手動拍照均可

15.時段控制：根據孢子數量大小，設定適宜工作時間段

16.自動故障報警

17.剩余可拍照數量顯示

18.防雷裝置：能夠有效防止雷擊

19.內置 UPS:支持斷電保護

20.電源：AC 220V±10%

21.攝像頭：500 萬像素

22.顯示屏：10.4 寸

23.系統：WINDOWS 7

24.絕緣電阻：大于 2.5MΩ

25.氣體采樣：采集流量 120L/分鐘，采集時間 60~1200 分鐘（設置范圍）

26.可采集面積：長*寬50*8mm

27.設置范圍：定時啟動，24 時制，可以任意設置 24 小時開啟時間

28.拍照數量：1-100 張

29.載玻帶：一次更換總長度 80 米，最長可以連續使用 365天，每天拍 3 次

30.成像系統基本參數：光學放大 20X；500 萬像素 CMOS 圖像傳感器。

所有數據可上傳到本次物聯網系統中統一管理

5、昆蟲性誘智能測報系統；

本設備采用性誘誘蟲，并鹵燈加熱滅殺害蟲，通過光柵計數設備計算害蟲的數量，并通過設備內置的一體式攝像頭，對蟲害照片進行實時采集，發送到服務器端，從數據和圖片兩方面進行蟲害的準確數據復合驗證。設備集成一體式智慧通訊設備，可以拓展接入多種空氣溫濕度、風俗風向、土壤溫濕度等蟲害發生重點環境數據采集設備。通過大數據匯總分析，對靶標害蟲進行精準監測和滅殺。

1、主機采用不銹鋼材質，雙層防水，設備能在溫度10℃-70℃、相對濕度不大于95%的環境下正常工作；

2、標靶害蟲可通過性誘劑誘集，害蟲種類可控；

3、采用3.5米高，可拆卸立桿，誘捕及計數裝置的高度可調節；

4、害蟲計數器能夠記錄誘集到的害蟲數量，相鄰兩次害蟲的計數間隔不小于1秒；

5、主機具備數據遠程自動報傳功能，數據涵蓋：害蟲數量、誘捕時間、GPS信息、溫濕度等內容，并可遠程設置以下報傳方式：①根據害蟲閾值自動上傳 ②固定時間自動上傳 ③在任意時間點，遠程發送命令自動上傳；

6、害蟲誘捕信息儲存在數據處理系統中，誘捕信息能夠按照客戶要求準確上傳到客戶端；

7、數據上傳模式支持4G/WIFI/網線，可根據用戶需求進行調整，可實時上報至用戶指定地址，可實現手機APP、電腦多種客戶端接收；

8、主電路板具有環境因子監測器擴展接口以及誘捕器擴展接口，接口最多可拓展到15路，采用航空四芯接口，設備狀態穩定，方便安裝；

9、主機具備遠程開關機功能，具備設備故障遠程診斷和維護功能，設備異?；蚬收线h程提醒、性誘芯到期更換時間提醒功能。

10、采用太陽能蓄電池供電，太陽能電池板功率為80W，蓄電池額定電壓為12V/38AH；

11、數據永久存儲；支持通過列表查看、地圖查看、圖表查看三種數據查看方式；

12、支持數據導出與導入功能；

13、在開放接口的情況下，兼容省、國家平臺的數據導入；

14、設備兼容其他氣象感應器，采集的氣象數據可以直接自動對接病蟲害物聯網數據分析系統（縣級）

15、設備嵌入式配合攝像頭，可以對集蟲倉內的蟲害進行拍照，幫助人工比對剔除雜蟲；

16、設備采用性誘吸引，配合加熱設備將蟲子滅殺，避免蟲子出現返飛，引發重復計數，實現誘惑和滅殺一體解決。

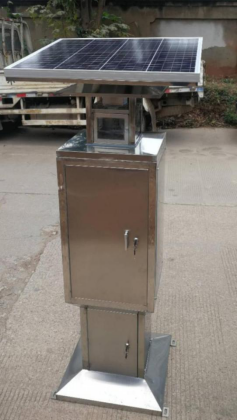

產品的圖片如下：

6、土壤肥力氮磷鉀在線監測系統；

市場上的農業種植監設備，偏施、濫施、過度施肥情況十分嚴重，氮磷鉀肥比例不合理，導致土壤板結、通透性差，嚴重影響農作物產量和水平，而且監測設備的保護不夠全面，經常受到外界的影響從而造成監測效果偏差，各種裝備應用件使用空間布局小，需要經常對其保養維修的問題。

農業智慧種植和土壤元素在線分析監測領域，主要內容包括：AI智能分析工作站、離子濃度智能分析算法、R485數據轉換模塊、4G通訊模塊、土壤水體中氨氮、硝氮、鈣離子、鉀離子采集器設備集成，但是氮磷鉀肥比例不合理，因此需要對農業智慧種植和土壤元素在線分析監測，從而對其內部結構進行改進。

該一種智能土壤氮磷鉀肥力在線監測設備，通過螺栓在安裝板之間的活動，從而能夠?qū)⒅黧w進行AI智能分析單機工作站，工作站利用自主研發的離子濃度智能分析算法，得出磷離子的濃度，然后將氨氮、硝氮、磷離子濃度、鉀離子濃度的數據通過保護板的4G通訊模塊傳輸?shù)皆品?wù)器端，從而對農業種植中對肥力在線實時監測的需求，而且AI智能分析工作站設備得到最終分析數據，通過配套集成的4G模塊傳輸?shù)皆贫说耐寥婪柿υ诰€監測數據庫中，供后期農技人員和監管人員調用，通過滑動板在海綿和透氣板之間的滑動，從而能夠?qū)⑼饨缁覊m異物阻擋住，而且通過滑動能夠?qū)＞d進行清理，從而提高主體的檢測效果，從而提高監測設備的環境應變能力，通過保護板在外殼的旋轉柱上進行旋轉運動，從而能夠保護G通訊模塊正常傳輸，從而通過4G通訊技術對傳統的離子監測設備進行在線式監測開發，達到：在線監測土壤水體中的氨氮、硝氮、鈣離子、鉀離子的實時濃度，通過支架和卡槽之間相卡扣從而能夠保護R485航空四芯通訊設備，并通過數據線傳輸?shù)絉485航空四芯通訊設備，R485通訊設備將數據傳輸給智能分析工作站，工作站通過自身的離子濃度算法對采集到離子進行計算，得出氮、磷、鉀肥力的濃度值，

7、土壤墑情監測的概念及原理

7.1土壤墑情監測的含義：

土壤墑情是指通過對監測點所在區域不同層次土壤含水量、農業生產配置、作物表象、災害性天氣的觀測記載，掌握依據土壤水分動態變化規律，了解降水、灌溉及土壤水分變化與農業生產之間的關系，進而為農業生產的抗旱減災和提高水資源生產效率提供科學依據。

7.2土壤墑情監測系統的原理：

土壤墑情與旱情監測主要是以農田為對象，在不同生態氣候區，在當?shù)刂鲗?dǎo)耕作土壤和主導作物上，根據種植模式和采用的農業技術的不同建立監測點，通過智能感知和識別技術，定點、定期采集土壤水分測定和農業生產管理、作物表象等信息，及時了解作物根系活動層土壤水分狀況、土壤有效水分含量，采用GPRS（移動通信模塊和數據通信處理模塊）或GSM（全球移動通訊系統）網絡技術和軟件技術，作出墑情判斷，指導農業生產管理，進行合理灌溉。

7.3土壤墑情監測系統的組成 ：

土壤墑情監測系統由墑情數據采集設備、無線電網絡傳輸、遠程控制系統三部分組成。墑情采集系統包括傳感器、太陽能、數據線、室外支架等設備，利用頻域反射原理，采用不同的傳感器節點構成無線網絡來測量測出監點的土壤含水量、降雨量、土壤溫度、風速、風向、太陽輻射、EC、PH 等墑情參數和氣象參數。無線電網絡傳輸主要是GPRS模塊（移動通信模塊和數據通信處理模塊），其功能是把墑情采集的相關數據，利用 GPRS 或 GSM（全球移動通訊系統）定時上傳到服務器，實現系統的各種監控功能，為旱情系統提供依據。遠程控制系統主要包括計算機、統計軟件、旱情分析軟件等設備。遠程控制系統收到墑情監測數據和氣象監測數據后，利用統計軟件對數據進行自動統計，再根據旱情分析軟件的評價指標體系，對監測點墑情作出適宜、基本適宜、過多、不足等判斷，當墑情不適宜作物生長時，系統自動發出干旱、嚴重干旱、漬澇等報警提示。

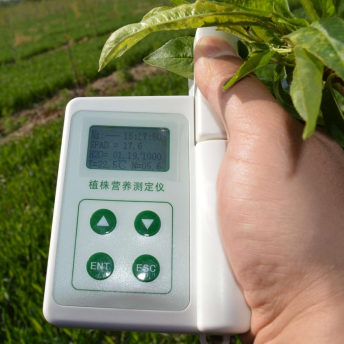

8葉綠素測定儀

葉綠素測定儀根據葉綠素光譜吸收規律，采用兩種不同的發光管照射葉片，通過測量透過葉片的光的強度計算出葉片內的葉綠素相對含量或者綠色程度，從而為合理、適當、及時施肥提供可靠的科學依據，廣泛應用于農業、林業、植物等科學研究和生產指導。

儀器特點數據測量：極高的測量精度和重復性(精度：± 1.0 SPAD，重復性：±0.3 SPAD) ，媲美進口品牌，或可根據已知葉綠素含量的葉片或標準試樣客戶自行校準

數據分組：儀器可將數據自動分組，并可自動計算每組數據的平均值?？蓪⑼蝗~片測量的數據自動分為一組，便于查看每次測量數據及這一組數據的平均值，有效的避免了不同葉片的測量數據混淆。采用16GB存儲，所以分組數量和每組的數據數據存儲量很大

數據存儲： 內存16GB，數據存儲量大數據瀏覽：可在儀器上隨時瀏覽測量的數據、每組數據的平均值和刪除異常數值。數據情況更加直觀

數據導出：多功能USB接口，可實現數據導出與充電功能，可將儀器與電腦直接聯機，數據以EXCEL格式導出，無需上位機軟件，操作簡單方便

顯示：高對比度LCD顯示屏，強光下也可清晰顯示數據測量迅速、簡便：測量時只需要將葉片插入并合上測量探頭即可，不需要采摘葉片，不影響作物正常生長，可以在作物的生長過程中全程對特定的葉片進行監測，從而得到更科學的分析結果

電池消耗：低功耗模式設計，內置大容量鋰離子充電電池，節能環保并方便進行戶外操作

儀器充電：優秀的充電管理設計，可適配多數的USB口（5V）充電器，具有防過充功能易攜帶：250g的重量，方便攜帶到田間進行活體測量

技術指標

1．測量對象：陸地植物葉片

2．.測量參數：葉綠素以及葉片溫度、氮素、水厚度（選配）

3．測量原理： 650nm和940nm兩種波長下光密度差

4．測量范圍 ： 0.0-199.9 SPAD4．測量面積           2mm*3mm

5．測量精度           ±1.0 SPAD單位以內 (室溫下，SPAD值介乎0-50)

6．重復性             ±0.3 SPAD單位以內 (SPAD值介乎0-50，保持測量位置不變)

7．測量時間間隔       小于2秒

8．內存                 內存16GB，可計算/顯示平均值，以及刪除異常值

9．樣品厚度最大  1 mm

10．樣品插入深度  10 mm

11．電源               4.2V可充電鋰電池

12．電池容量          2000mah

13．重量              250g

14．外形尺寸          140×85×45mm(長×寬×高)

15．操作溫度/濕度范圍：0 - 50°C，相對濕度85%

16．儲存溫度/濕度范圍：20 - 55°C，相對濕度85%

17．標準配置：主機， 充電器，USB數據線，便攜鋁箱，說明書等

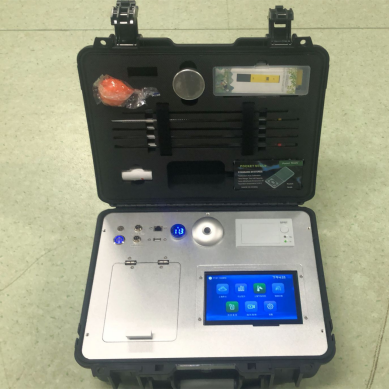

9高智能土壤養分檢測儀

功能特點：

1、安卓智能操作系統Android 7.1版本，主控芯片采用ARM Cortex-A7，RK3288/4核處理器，主頻1.88Ghz，運轉速度更快速，穩定性更強。

2、可檢測各種土壤、肥料、作物、食品、水質、環境等共200多個測試項目，一機多用，功能齊全。

3、測試速度更快！無需空白對照和標準校準，省卻以往繁瑣的操作步驟，一鍵式操作，直接讀取數據，高效率，低消耗。

4、采用精密旋轉比色池設計，光源一致性更加精確，保證檢測精度。

5、12個旋轉檢測通道，一次性可快速檢測12個樣品，極大提升檢測效率，降低檢測成本。

6、采用高精度濾光片技術自主專利分析方法（專利號：ZL 2018 2 1777724.7），權威認證。

7、具有自身保護功能，內置人臉識別攝像頭可掃臉登錄，也可設置用戶名和密碼，防止非工作人員操作查看實驗數據。

8、檢測過程中內置校準功能，智能恒流穩壓，光強自動校準，確保檢測準確度。

9、儀器標配wifi無線上傳、4G聯網傳輸、GPRS無線遠傳，快速上傳數據。

10、配有智慧云農業平臺，儀器連入無線網絡后，可將檢測數據可選擇性或批量無線上傳，方便用戶進行數據管理和長期分析。

11、儀器配同時具有USB接口、以太網接口，內置大容量內存，并可隨時用U盤拷貝數據。

12、可用手機隨時登錄云平臺在線移動查看歷史數據

13、內置作物專家施肥系統，可對百余種全國農業經濟作物、果樹等的目標產量計算推薦施肥量，依據施肥配方科學指導農業生產。測土配方施肥結果可打印，打印內容包含：作物種類、肥料種類、目標產量、需求總量、建議施肥方案。

14、內置植物營養診斷標準圖譜，根據各農作物營養缺失的圖片，進行葉面對比，診斷豐缺。

15、4波長專業測試冷光源（紅、藍、綠、橙），光源波長穩定，長時間連續工作光源無溫漂現象，壽命長達10萬小時級別，重現性好，準確度高。

16、比色池部分采用標準1cm比色皿，無機械位移及磨損，光路測試定位精確，有效屏蔽外光干擾，保證檢測結果優于國標要求。

17、儀器系統內帶有樣品前處理操作視頻，各種樣品檢測方法點擊視頻模塊即可觀看，檢測人員無需自學說明書，指導教學方便快速，方便新手快速操作。

18、內置新一代高速熱敏打印機（無需色帶），打印內容包含：檢測單位、檢測人員、檢測項目、通道號、吸光度、養分含量（mg/kg）、檢測時間、以及二維碼等信息

19、高靈敏7寸真彩觸摸屏，采用更加高效和人性化操作，高清晰高交互顯示，大程度降低傳統儀器的繁瑣操作和失誤。

20、內置時鐘功能，方便操作時間記錄，長期歷史追溯。

21、可設置多賬戶賬號密碼登錄，高效UI交互界面，不同的用戶可自由添加編輯檢測信息，保存后可長期使用。

22、GPS功能：可在野外作業時記錄經緯度地點，滿足特殊用戶需求。

23、內置低電壓提示功能，可在檢測時明確電量，避免測試數據偏移，同時具有斷電保護功能，斷電自動保存數據，防止數據丟失。

24、交直流兩用供電方式，內置大容量充電鋰電池，滿電狀態下可連續工作10余小時，同時可外接車載電源蓄電。

25、儀器具有中英文切換功能，可滿足出口要求。

26、高強度PVC工程塑料手提箱設計，堅固耐用，便于攜帶。

技術參數：

1.電源：交流220±22V直流12V+5V（儀器內置鋰電池也可用車載電源）

2.功率：≤5W

3.量程及分辨率：0.001-9999

4.重復性誤差：≤0.02%（0.0002，重鉻酸鉀溶液）

5.儀器穩定性：一個小時內顯示數字無漂移（透光度測量）；兩個小時內數字漂移不超過0.3%（0.003，透光度測量）、0.001（吸光度測量）。

6.線性誤差：≤0.1%（0.001，硫酸銅檢測）

7.靈敏度：紅光≥4.5×10-5藍光≥3.17×10-3綠光≥2.35×10-3橙光≥2.13×10-3

8.波長范圍：紅光：680±2nm;藍光：420±2nm;綠光：510±2nm；橙光：590±4nm

9.PH值（酸堿度）：(1)測試范圍：1～14（2）精度：0.01(3)誤差：±0.1

10.含鹽量（電導）：(1)測試范圍：0.01%～1.00%(2)相對誤差：±5%

11.土壤水分技術參數水分單位：﹪（g／100g）；含水率測試范圍：0-100﹪；誤差小于0.5%

12.顯示屏分辨率：1024*600

13.抗震等級：IP65

14、儀器尺寸：48×34.5×22cm

15、主機凈重：5.2kg

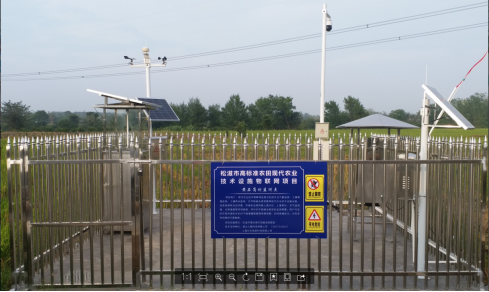

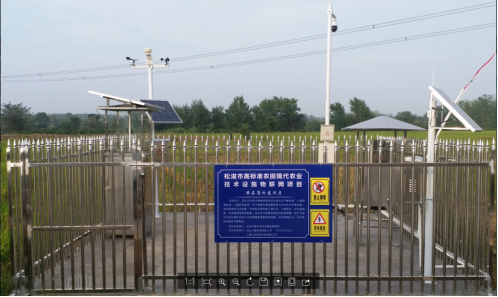

以松滋高標準農田建設案例：
